一、双极光隔离器特性
低插损
紧凑结构
高隔离度
二、双极光隔离器应用
光纤放大器
CATV系统
光纤激光器
FTTH&LAN
三、双极光隔离器规格参数
参数 单位 规格 性能 单级 双级 中心波长 nm 1310, 1550 工作波长带宽 nm ±15 ±30 典型峰值隔离度 23℃ dB 40 56 最小隔离度23℃ dB 30 45 典型插入损耗23℃ dB 0.35 0.5 最大插入损耗23℃ dB 0.5 0.7 偏振相关损耗 dB ≦0.05 ≦0.05 消光比 dB 18 最小回波损耗 dB ≧65/60 最大传输光功率(CW) mW 300 最大拉力 N 5 光纤类型 - Corning SMF-28 工作温度 °C -10 to +75 储存温度 °C -40~+85 以上参数不含连接头损耗

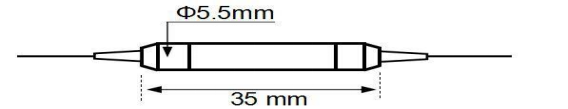

封装尺寸
四川梓冠光电双极光隔离器订购信息
中心波长 性能 尾纤类型 尾纤长度 连接口 1550=1550nm
1310=1310nm
......S=单级
D=双级0=250μm裸纤
1=900μm松套管0=0.8m
1=1m0=FC/UPC
1=FC/APC
2=SC/UPC
3=SC/APC
4=LC/UPC
5=LC/APC
